|
高炉冷却壁是高炉内衬的重要水冷件，主要对炉壳起保护作用，能有效地防止炉壳受热后产生变形、开裂等。在诸多影响高炉寿命的因素中，高炉炉衬及冷却壁的破损是高炉被迫进行大修的主要原因。因此，能否实现冷却设备的长寿，已成为能否实现高炉炉体长寿的关键条件之一。
目前冷却壁基体按材质分，可分为金属冷却壁和非金属冷却壁。金属冷却壁包括铸铁冷却壁、铸钢冷却壁、铜冷却壁、以及热面用铜质冷面用钢质的复合结构冷却壁等；非金属冷却壁选用性能优良的特种耐火材料做基体材料。冷却壁结构以带燕尾槽的结构最为普遍，在燕尾槽内镶砖或镶填不定形耐火材料。不仅冷却壁基体材质对冷却壁使用寿命影响很大，…[详细]
北京联合荣大工程材料有限责任公司（以下简称联合荣大企业集团）是北京市高新技术企业，是一个集科研、生产、销售、经营、管理为一体的知名企业，是目前国内耐火材料行业综合实力最强、产品品种最齐全、最具活力的企业，具有整体承包冶金行业整线全部耐材的能力。
联合荣大企业集团下辖一个研究院（北京联合荣大工程材料研究院）和四个生产基地（北京联合荣大工程材料有限责任公司、南京联合荣大工程材料有限责任公司、成都联合荣大工程材料有限责任公司、西安联合荣大工程材料有限责任公司、北京联合荣大工程材料有限责任公司阳泉生产基地 、北京联合荣大工程材料有限责任公司郑州生产基地）。…[详细]
|
|||||||
 |
| 型号 | 化学成分 | 钢纤维 | 体积密度 | 110℃×24h | 1200℃×3h | 1000℃×3h | ||||
| SiC | Al2O3 | CaO | SiO2 | V% | g/cm3 | 抗折/抗压强度，Mpa | 抗折/抗压强度，Mpa | 线变化，% | 磨损率，% | |
| 典型值 | 52 |
20 |
6 |
15 |
10 |
3.2 |
60/120 |
60/140 |
+1 |
4 |
| ·优点 | ||||||||||
| 为克服冷却壁热面采用耐火材料的缺陷，北京联合荣大有限责任公司自主研发了一种新型的金属陶瓷预挂渣皮材料，该人工合成渣皮材料由耐火材料和硅酸钙粉末及金属耐热钢纤维按一定比例配制。耐火材料由碳化硅、刚玉、氧化铝微粉、硅灰以及结合剂、减水剂按一定比例混配均匀，结合剂为铝酸盐水泥或磷酸二氢铝等。

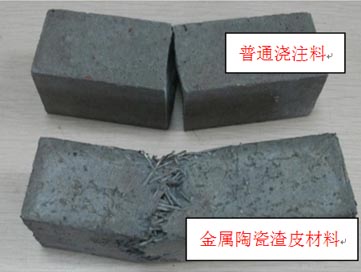

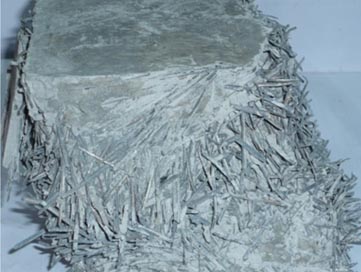

金属陶瓷预挂渣皮材料的研制采用了先进的陶瓷注浆工艺，该工艺的技术特点是高含量的钢纤维（远高于常规钢纤维增强耐火浇注料中钢纤维的含量，一般钢纤维增强耐火浇注料中钢纤维含量按重量比不会高于5%，按体积比不会高于2%）引入以改善非金属材料的特性缺陷，得到一种能平衡金属和非金属特性的新型复合材料。将大量的钢纤维添加入耐火材料中，使耐火材料的非金属脆性及低导热性得以大幅度改善。...[详细] |
||||||||||
| ·结论 | ||||||||||

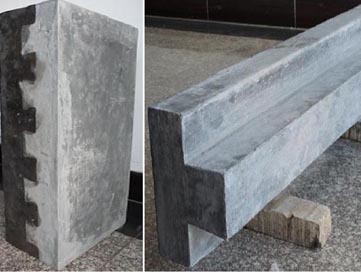

| 高炉冷却壁热面采用金属陶瓷预挂渣皮材料，发挥了金属材料和非金属材料各自的优势，具有性能优异，易挂渣皮，现场安装使用方便，可大幅提高高炉冷却壁使用寿命的特点，因而其使用前景非常广阔，值得在高炉上大面积推广使用。 | ||||||||||
 |
 |
|
|||
| 京ICP备12011520号-7 京公网安备11011602000511号 | |||||
